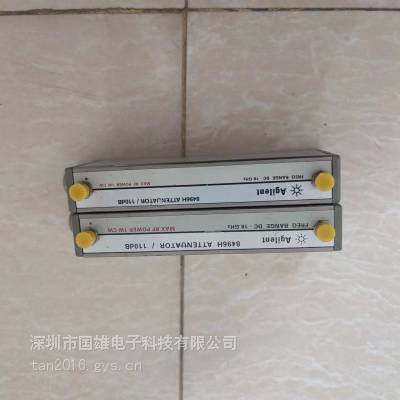

Agilent8496H 安捷伦8496H可编程衰减器,18 GHz,110 dB

主要特性与技术指标

***的射频性能

频率范围：直流至 18 GHz

插入损耗（0 dB 时）：0.6 dB + 0.09 dB/GHz

驻波比：8 GHz 时为 1.5，12.4 GHz 时为 1.6，18 GHz 时为 1.9

可重复性和使用寿命

重复使用寿命：0.03 dB 值，每部分重复 500 万次，典型值

每部分重复 500 万次

功率处理

射频输入功率：1 W（平均值），100 W（峰值）

特性

连接器类型：可选择 N 型阴头、SMA 阴头、APC-7

编程连接器：12 针 Viking，可选的 14 针 DIP

描述

8496H 直流至 18 GHz 程控步进衰减器提供***可重复性和可靠性。衰减在 10 dB 步进时为 0 ～ 110 dB。精密的镀金弹簧片可确保长使用寿命（重复使用 500 万次）和极高的衰减器可重复性（通常为 0.01 dB）。NIST 可追溯数据（SWR 和衰减）作为选件 UK6 提供，以便改善测量精度。20 ms 最长转换时间（包括触点稳定时间）可以加快自动测试速度。可以使用定制的步进衰减器/开关组合。Keysight 11716A/B/C 互连套件能够快速地串联 Keysight 8494/5/6/7 1 dB 和 10 dB 步进衰减器，从而在 1 dB 步进时获得更大的动态范围。
