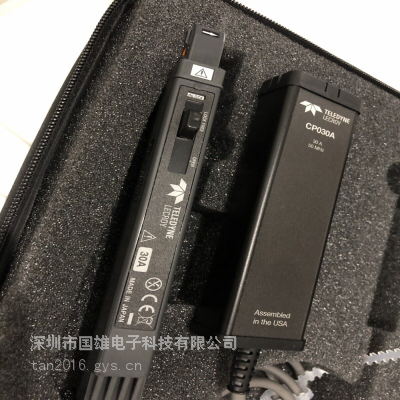

力科 CP030A Lecroy CP030电流探头30A 50Mhz

查看详细的技术数据

*峰值电流(非连续):30 A

*峰值电流(在pw时):50 A (最小灵敏度:20 mA/div

使用环境: 室内

工作温度:0C - 40C

*高度:2000米

*相对湿度:80[%]

*绝缘导线电压:300 V CAT I

重量:230克(8.1盎司)

*连续输入电流:15 A

带宽:DC - 50 MHz

上升时间(典型值):耦合: AC, DC, GND

*线号(直径):5 mm ( 0.2" )

LF精度:1[%]

输入阻抗:5 MHz时0.5欧姆

接口:ProBus

力科（Lecroy）CP030_电流探头与示波器整合测量交流和直流电流

力科CP030电流探头产品详细

力科电流探头测量交流和直流电流

力科电流探头无需在电路中插入并联分流电路来***可靠地测量电流，而是基于霍尔效应和变压器技术。力科电流探头是***测量交流、直流以及脉冲电流的理想工具。

力科电流探头与示波器*整合

许多电流探头需要外置电源和放大器才能在示波器上显示波形。力科所有电流探头都直接通过ProBus接口供电，无需额外硬件。除了供电，示波器通过ProBus和电流探头通信，使得电流波形能自动以安培单位显示在示波器上。计算得到的功率波形也能以瓦特单位显示出来。同样，只需要在示波器上一键式操作就能完成消磁和自动校零。

力科电流探头应用

力科各种型号的电流探头能够满足各类应用需求。该系列电流探头，带宽zui高可达50MHz，峰值电流zui高50A，灵敏度zui小20mA/div。多个电流探头可以同时使用以满足三相系统的测量，电流探头也可以和电压探头配合使用完成瞬时功率的***测量。力科电流探头还常用于开关电源，马达驱动，电动汽车，UPS电源的测量。

力科电流探头型号

 MODE CP030

 Max Continuous Input Current 30 A

 Max Peak Current （at pw） 50 A <10 μs.

 Minimum Sensitivity 20 mA/div

 Bandwidth 50 MHz

 Risetime （typical） <7 ns

 Coupling AC, DC, GND

 Usage Environment Indoor

 Operating Temperature 0 C to 40 C
